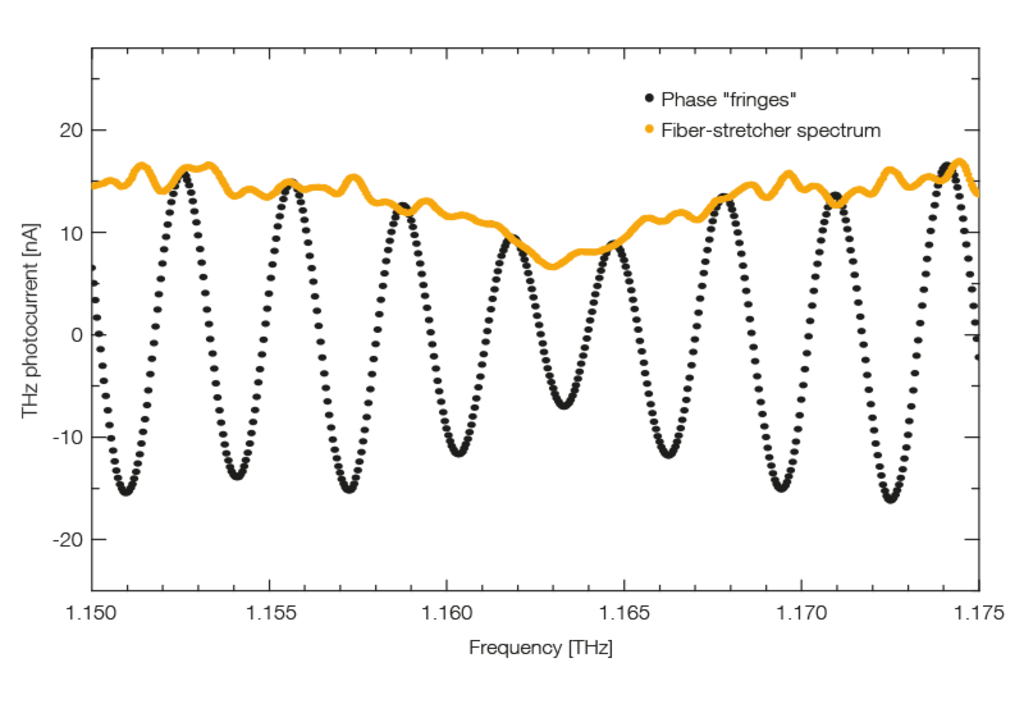

Terahertz scan across a water-vapor resonance. The black trace depicts the phase
“fringes” as measured with a TeraScan 1550 system. The yellow trace shows the envelope spectrum obtained with the Phase Modulation Extension; the high frequency resolution unveils small-scale standing-wave effects in the optical path.
Phase Modulation Extension
TeraScan / TeraBeam 用位相変調オプション

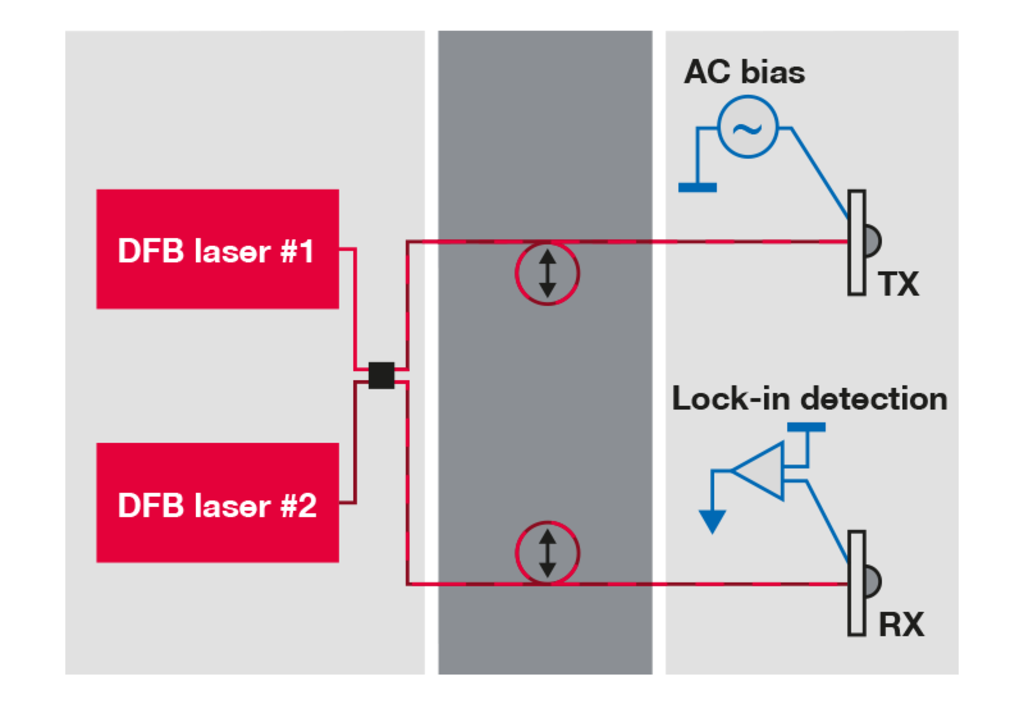

フォトミキシング技術に基づくCWテラヘルツ分光においては有用なテラヘルツ波の強度信号と位相信号の両方を検出する事が可能です。 位相情報を定義するためには光学パス長またはテラヘルツ周波数の情報が必要となります。位相変調パッケージは高速かつ正確なテラヘルツ位相のスキャンを可能とする技術です。ピエゾアクチュエータを用いたシンメトリックな2つのファイバーストレッチャーにより構成されます。このようにしてユーザーはメガヘルツの分解能で全ての位相・強度情報を取得することができます。
-
Specification
仕様 THz Phase Mod / NIR THz Phase Mode / IR 製品コンセプト ピエゾ圧電素子を用いたツインファイバーストレッチャー 波長 780 nm, TeraScan 780 / TeraBeam 780システムに依存します。 1.5 µm, TeraScan 1550 / TeraBeam 1550に依存します。 - Additional Information
- Applications
-
Downloads
- 製品カタログ：Terahertz Systems
-
Literature
- 学術論文: Deninger, A., et al., 2.75 THz tuning with a triple-DFB laser system at 1550 nm and InGaAs photomixers, J. Infr. THz Waves (2015)
- 学術論文: Roggenbruck, A., et al., Using a fiber stretcher as a fast phase modulator in a continuous wave terahertz spectrometer, J. Opt. Soc. Am. B (2012)
- 学術論文: Stanze, D., et al., Compact cw Terahertz Spectrometer Pumped at 1.5 µm Wavelength, J Infrared Milli Terahz Waves (2010)
- 学術論文: Roggenbruck, A., et al., Coherent broadband continuous-wave terahertz spectroscopy on solid-state samples, New Journal of Physics (2010)
- 概要記事: Lang, M., et al., Laser-based terahertz generation & applications, Photonik International (2012)
- 学術論文: Naftaly, M., et al., Industrial applications of terahertz sensing: State of play, Sensors (2019)
- 学術論文: Nellen, S., et al., Experimental comparison of UTC- and PIN-photodiodes for continuous-wave terahertz generation, J Infrared Milli Terahz Waves (2019)
-
