BoosTA pro

高功率锥形激光放大器

  • 至高可达4 W单模输出，增益可达20 dB
  • 波长范围：645 nm .. 1540 nm
  • 具有独立电源的紧凑型激光放大模块
  • 保持种子光的光谱特性
  • 可实现注入及输出光纤耦合
  • 最大3.5 W シングルモード出力、ゲインは最大 20 dB
  • 豊富な波長ライナップ　660 nm .. 1495 nm
  • 小型設計の光増幅器本体と独立型電源コントローラ
  • マスターオシレータのスペクトル特性をそのまま維持
  • 入力・出力ファイバーオプションをご用意

BoosTA pro, トプティカ社の新しい独立型光増幅器は DL pro 外部共振器型半導体レーザー、またはその他の直線偏向型マスターレーザーの出力を最大20dBのゲイン(100倍)で増幅します。トプティカ社独自の PROテクノロジーを採用しTA光増幅器チップは小型の筐体の中に設置され高度に温度制御され、またビーム形状も最適に補正されています。小型設計の電源コントローラ (DC HP) は光増幅器を安定的にドライブしゲイン効率が小さく、大きな電流を消費するTAチップも快適に動作することが可能です。最大3.5Wの出力パワーを得ることが可能で、パワー不足の悩みを大幅に軽減します。

BoosTA pro 光増幅器ヘッドには広帯域なバンド幅を持った電流変調ボードを搭載しています。これによりマスターレーザーのパワー変動を増幅ゲインを調整することで補整します。またこのボードには電気的なチップのダメージを回避するための保護回路が内蔵されています。ファイバー入力オプションを採用することでマスターレーザーのビーム調整の手間を大幅に低減することが可能です。またファイバー出力、内蔵光アイソレータなど多数のオプションをご用意しています。BoosTA pro ヘッドの内部には戻り光からの影響を防止する60 dB 光アイソレータのための十分なスペースが確保されています。

Request a quotation
  • Specification

      General Specification TopSeller (not configurable)
      BoosTA pro 670 765 780 795 850
    Wavelength range (nm) 632 .. 1590* 662 – 675 760 - 785 765 - 795 775 - 805 845 - 870
    Max. output power (W) 0.5 .. 4 1 2 4 3 3
    Beam quality M² < 1.5 (< 2 for some higher power chips) < 1.5 < 2.5 < 2 < 2 < 2

    Configuration Amplifier
    Master Laser External, not included
    Max. TA current [A] 7 (inquire for more)
    Typical tunability range 10 .. 50 nm
    Typical mode-hop-free tuning range depends on master laser
    Typical instantaneous linewidth depends on master laser
    ASE background depends on master laser
    Polarization Linear > 100 : 1
    Divergence < 1 mrad
    Beam height 50 ± 1 mm
    Optical isolators Input: none, Output: optional 30 or 60 dB
    Fiber coupling Input: FD2 IN or FD3 IN, output: FD2 HP or FD3 HP (with FiberDock)
    Fiber coupling efficiency (min./typ.) 50 % (60 %) – with suitable master laser
    Control electronics SYST BoosTA pro or DLC BoosTA pro as standalone amplifiers with DC HP or DLC pro
    Frequency modulation option -
    Intensity modulation option TA-mod included
    Dimensions laser head (H x W x D) 90 x 275 x 115 mm³
    Weight laser head 3.9 kg
    Dimensions control unit 200 x 105 x 85 mm³
    Weight control unit 2.3 kg
    Power supply 100 .. 120 V / 220 .. 240 V AC, 50 .. 60 Hz (auto detect)
    Power consumption typ. 40 W
    PC Interface -
    Environment temperature 15 - 30° C (operating) / 0 - 40° C (storage and transport)
    Environment humidity Non condensing

    *with gaps

  • Additional Information

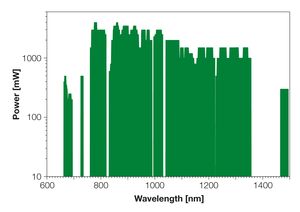

    TOPTICA AG - [Translate to Japanese:] TOPTICA amplified diode lasers: Available wavelength and corresponding output power [Translate to Japanese:] TOPTICA amplified diode lasers: Available wavelength and corresponding output power
  • Options

    光アイソレータ / シングルステージ
    		 光アイソレータは戻り光反射から半導体レーザーを保護します。 恒久的なダメージを防ぐだけでなく安定したシングルモード動作および波長チューニングにも寄与します。 角度付研磨(両端)された光ファイバと結合する際には少なくともシングルステージ光アイソレータが必須となります。
    光アイソレータ / ダブルステージ
    		 ダブルステージ光アイソレータは実験系からの強い戻り反射光が懸念される際に必要となります。 PCなど角度を持たない研磨を持つ光ファイバと結合する際にもダブルステージ光アイソレータは必須となります。
    FiberDock (ファイバ結合オプション)
    		 特許取得済みの独自技術を用いたトプティカ社のファイバ結合器はシングルモードファイバへの高い結合効率、 容易な光軸調整また同時に高い安定性をご提供します。また豊富なシングルモードファイバ、偏波面保存ファイバ、 ファイバスプリッタをご用意しています。ファイバ出力をご希望の際は合わせて光アイソレータが必要となります。
