DL TA-FHG pro | TOPTICA Photonics AG

Specification

対応可能な波長レンジ *	205 .. 340 nm (半導体増幅器) 244 .. 390 nm (ファイバー増幅器)
シードレーザー	DL pro, DL DFB
光増幅器種別	半導体増幅器 TA pro またはファイバ増幅器
第４高調波発生	2 x SHG pro (or 1 x SHG pro, 1x SUV)
粗調整調整レンジ	1 .. 10 nm

Additional Information

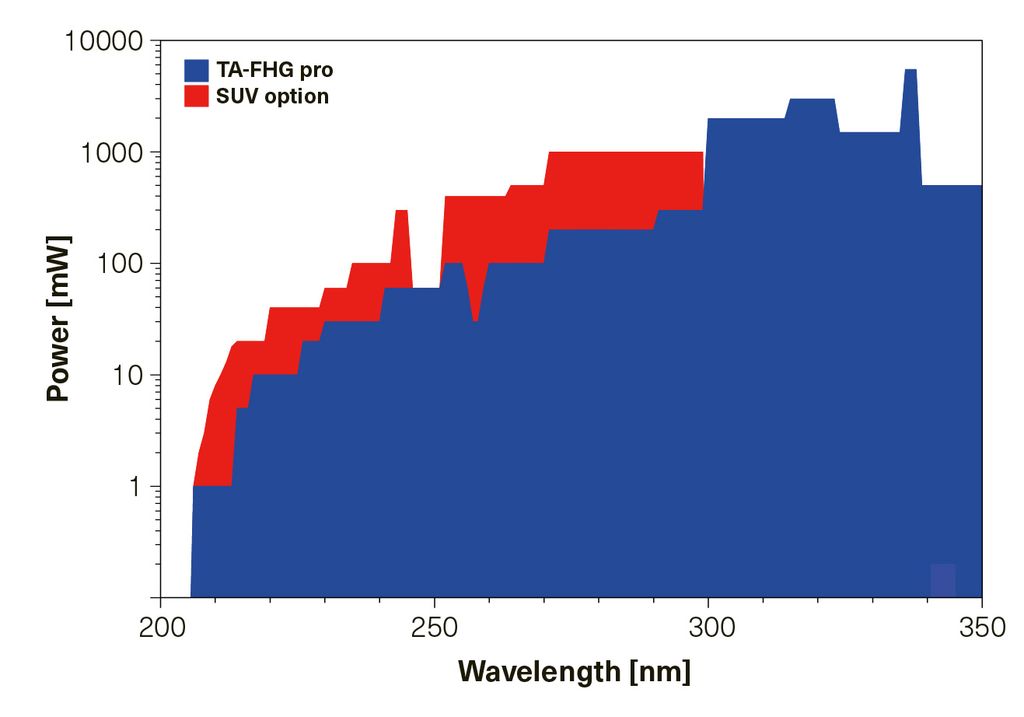

TA-FHG pro: 対応可能な波長と出力パワーの一覧

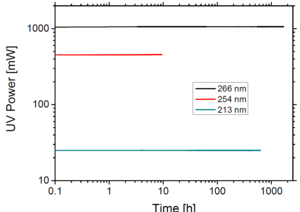

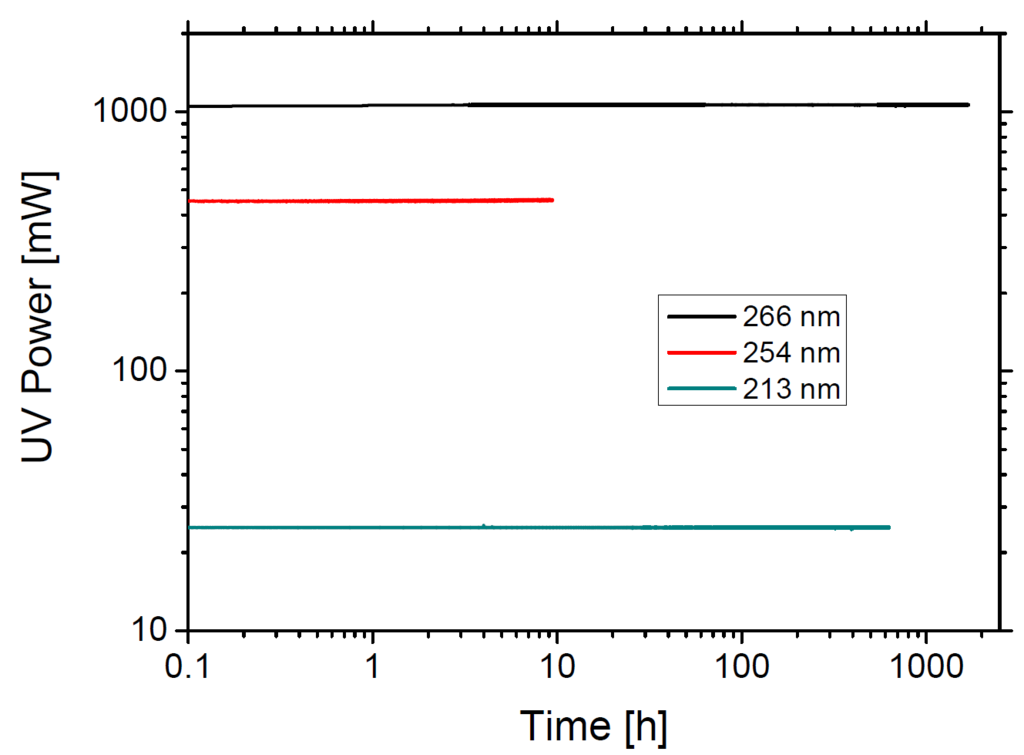

SUVオプションはDUV波長領域でこれまでにない出力と安定性を実現します。上図はSUVオプションを含むDLC TA-FHG proシステムで、異なる出力と波長で行った長期間の出力安定性結果を示しています。

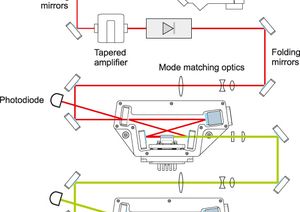

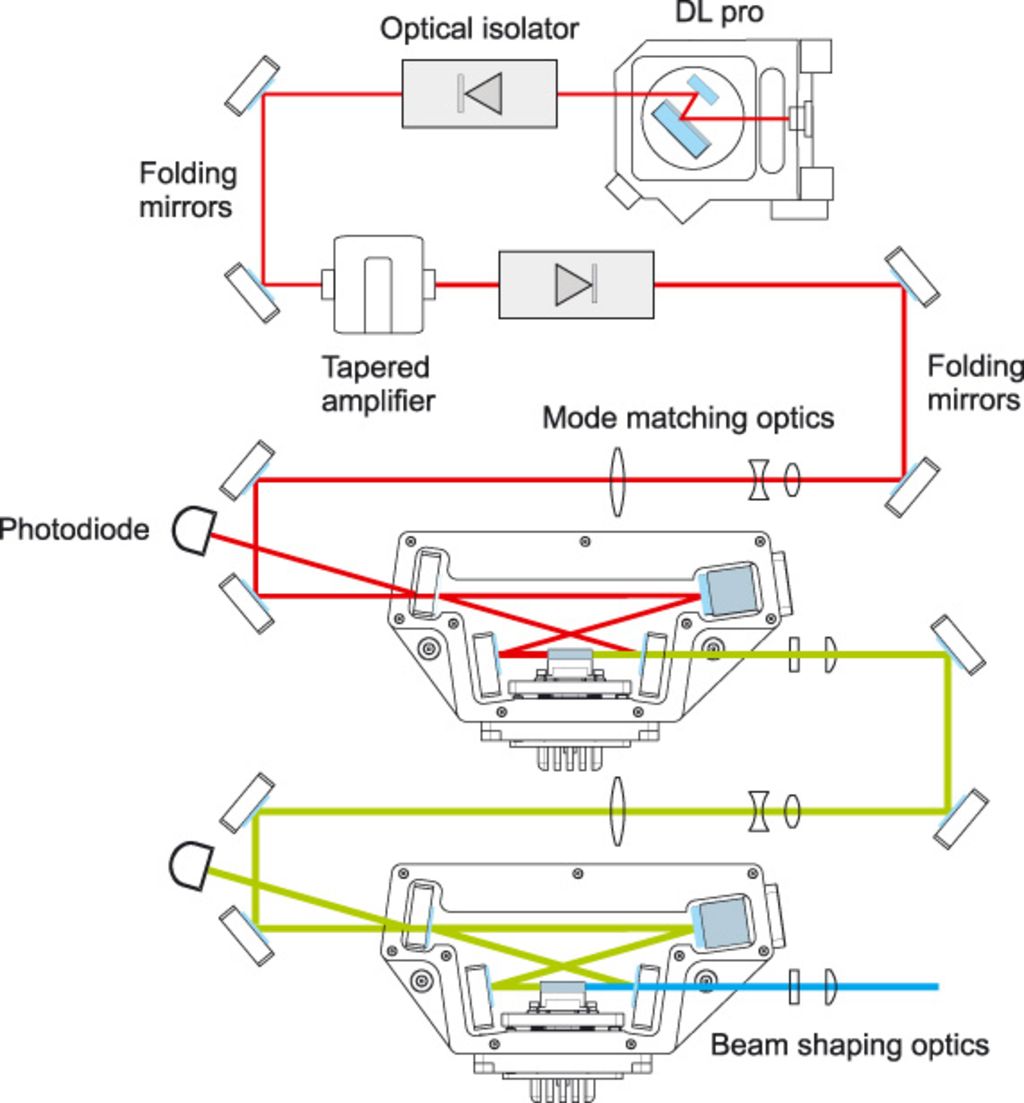

TA pro光増幅器を内蔵したTA FHG proの構成図

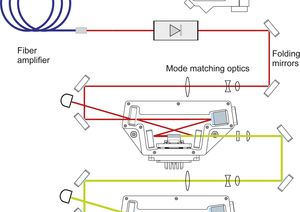

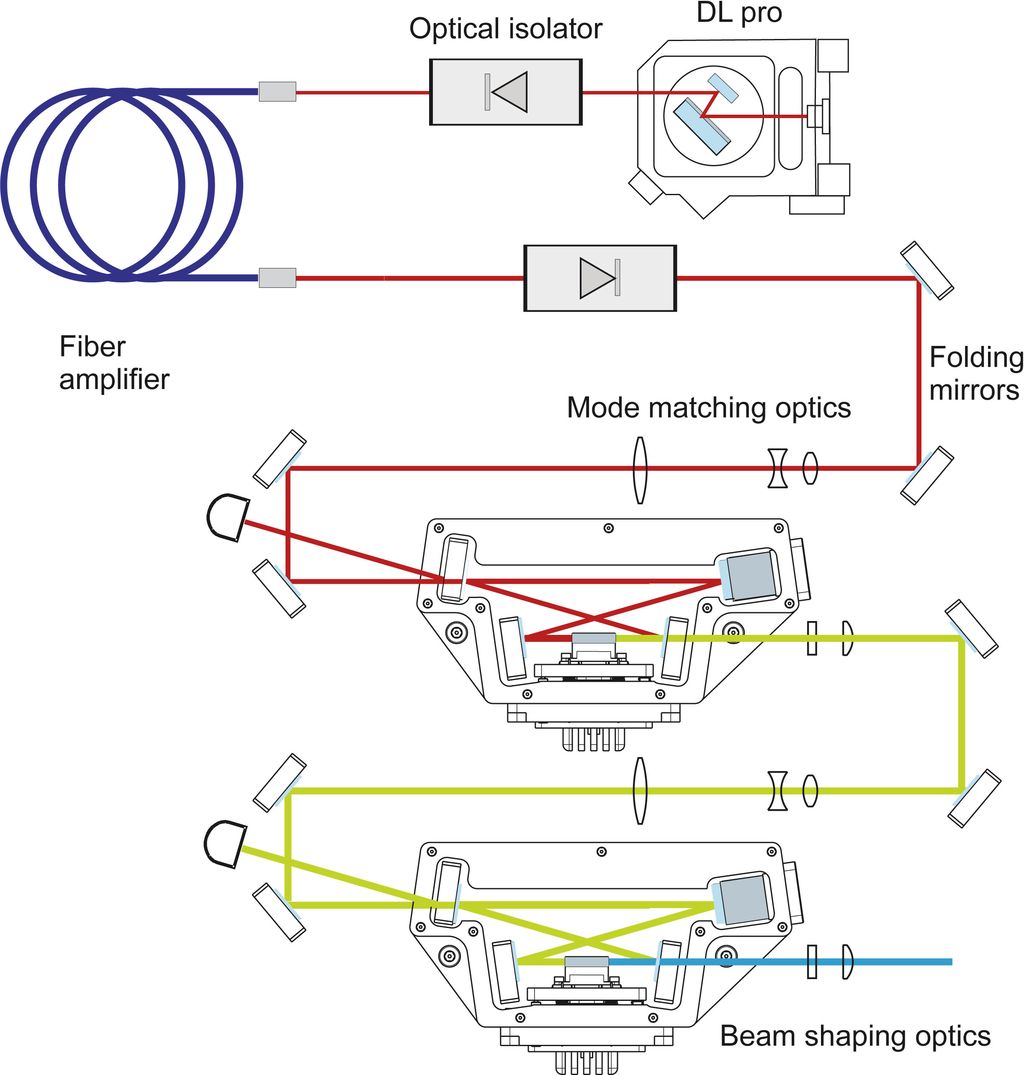

ファイバ型光増幅器を内蔵したFA FHG proの構成図

Options

	SUV 独自の改良型FHG共振器設計により、比類のないDUV出力パワーと安定性を実現しました。製品保証あり。
	AutoAlign FHG キャビティ、及びFiberMonへの光結合を自動に最適化するオプションです。パッシブ安定性に影響ございません。AutoAlignはお客様のご希望により追加されます
	ファイバ出力ファイバ出力 (FD) オプションはトプティカ社の特許取得済みファイバ結合器FiberDockと適切な偏波保持(PM)ファイバー組み合わせたオプションです。FiberDockは、最高のシングルモードファイバー結合効率、容易なアライメント、同時に最高の安定性を提供します。ほとんどのレーザーの場合、ファイバ出力オプションでのファイバー後のPERは>20dBとなります。また、長寿命＆高出力ファイバやファイバスプリッターについてはお問合せ下さい。ファイバ出力オプションの場合、光アイソレータが必要になります。
	FiberMon シングルモード、偏波保持（SM-PM）ファイバを伝搬するSHG出力パワーを測定し、パワーロックとAutoAlignを可能にします。2つの波長域が利用可能です。
	EOM SHG共振器前のEOMにより、レーザーロック用のPDH信号を独立に発生させることができます。モードホップフリーのチューニング範囲を最大化することが可能です。
	Narrow Linewidth The DL pro基本波マスターレーザーを狭線幅バージョンにするオプションです。他 (DFB/DBR) のマスターレーザーについてはご相談ください。
	High Power 特定の波長では、高出力のテーパーアンプが利用可能です。オプションとして、大電流駆動用エレクトロニクスとハイパワー対応SHGステージをご用意しております。
	Advanced Locking サイド-フリンジ周波数安定化やPDH線幅狭窄化など様々なロッキングエレクトロニクスをご用意しております。FALC pro、DigiLock 110 PDH/DLC pro のモジュールはレーザーヘッドの横に最大限短いケーブルを用いて外付けラックDLC extに据付できます。 (Laser Locking Electronicsをご参照ください。)

Applications

Downloads

Literature

技術記事: Ulrich Eismann Direct and frequency-converted diode lasers provide all wavelengths for holography, Laser Focus World (2018), German version, Chinese version, Japanese version, French version, French version
技術記事: R. Kirner et al., Mask-aligner lithography using a continuous-wave diode laser frequency-quadrupled to 193 nm, Optics Express (2018)
技術記事: Active and passive stabilization of a high-power UV frequency-doubled diode laser, CLEO, OSA Technical Digest (Optical Society of America, 2016)
技術記事: Short, shorter, shortest: Diode lasers in the deep ultraviolet, Laser Focus World, June 2016
技術記事: Kurz, kürzer, am kürzesten, Best of (2015)
技術記事: More colors! Diode lasers reach Yellow and Orange, Physics' Best (2013)
技術記事: Frequenzkonvertierte cw-Lasersysteme für Forschung und Industrie, Physik Journal (2007)
アプリケーションノート: Phase and Frequency Locking of Diode Lasers
アプリケーションノート: Linewidth Measurement of Diode Lasers

連続周波数スキャンレンジ	> 40 GHz
動作モード	単一周波数発振
発振線幅	< 500 kHz
出力	最大 3 W
空間モード	回折限界に近似
光アイソレータ	2台内蔵 (DL およびTA)
ビーム成形光学系	内蔵
冷却方式 (水冷)	不要, サポートオプションをご用意
SHG 共振器漏れ率	< 1E-3 mbar l/s
制御エレクトロニクス	DLC pro, 19" シングルステージラック
ウォームアップ	< 5 min typ.
レーザーヘッド外形寸法 (H x W x D)	90 x 410 x 692 mm³
レーザーヘッド重量	最大 30 kg
コントローラ外形寸法	Single stage 19" rack DLC pro
コントローラ重量	最大 10 kg
電源仕様	100 .. 120 V / 220 .. 240 V AC, 50 .. 60 Hz (auto detect)
消費電力	< 150 W (典型値)、 300 W (最大）
PC インターフェース	イーサネット、 USB、アナログ制御
環境温度	15 - 30 °C (動作時), 0 - 40 °C (保管および輸送時)
環境湿度	結露なきこと
